鵬業64位BIM三維安裝算量，它不僅能算量，還能成為您BIM一鍵翻模的助手。與Revit軟件接口，自動生成BIM數據模型，運行速度更快，性能更穩定，對大型工程的處理能力更加強大，簡單、快捷的“一鍵識別”識別設備一鍵識別消防噴淋，一鍵識別橋架，一鍵識別通風管道，智能識別電器回路。

最新升級說明

1. Revit中的應用

算量成果能直接導入Revit軟件中，自動生成BIM數據模型，提高在Revit軟件中建模的效率

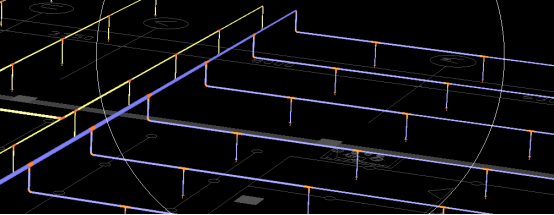

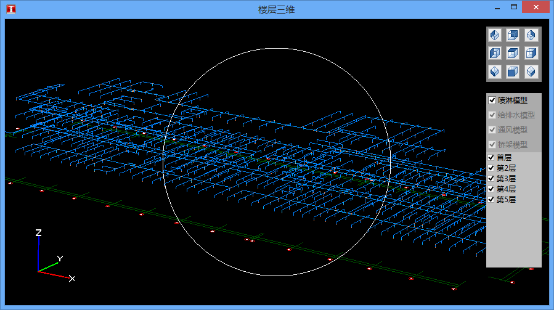

 鵬業2016BIM安裝算量軟件中噴淋維效果圖

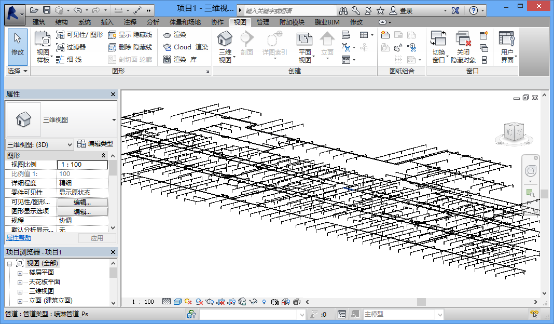

導入Revit后維效果圖

2. 碰撞檢查 ： 模型建立后，系統自動檢查模型中的碰撞情況，方便用戶實時了解建模的準確性與正確性

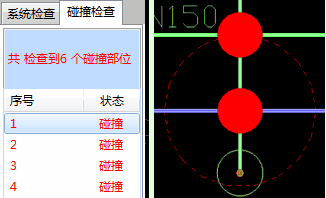

 選擇碰撞的序號，系統自動定位到碰撞部位，紅色虛圈中的紅點就是對應的碰撞部位，用戶修改模型后，若不再發生碰撞情況，紅點自動消失

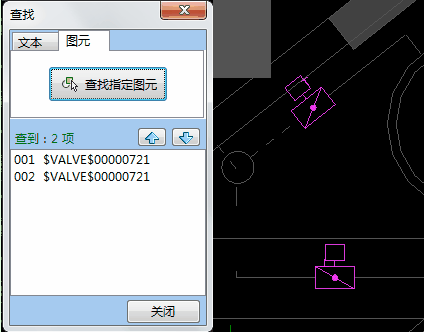

3.底圖信息查找功能中新增“圖元”查找功能

通過【查找】按鈕或者快捷鍵Ctrl+F進入功能面板

點擊【查找指定圖元】按鈕，按照提示在底圖選擇所要查找的圖元后，系統自動匹配相似圖元，并以紫色高亮的形式在界面上顯示

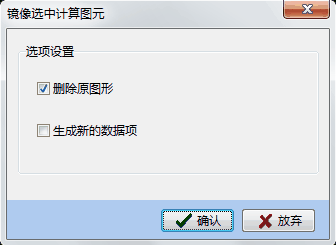

4.鏡像操作優化

新增選項“生成新的數據項”，勾選后，會在工程量表最后生成新的計算項目，若不勾選，則在原計算項目上修改

5.支持多個計算項目同時進行 “按管線拆分設備”功能操作

按Ctrl鍵或Shift鍵可多選需要拆分的計算項目

6.優化拆分工程量功能，系統根據所選圖元數據自動生成對應的區域、部位、系統等層次關系

7.新增消火栓系統識別功能，采用一鍵識別的方式，識別平面圖樣式的消火栓系統

8.工程量表相關優化

8.1. 計算項目核對后，任何操作都不允許修改其工程量

8.2. 取消計算項目核對后，標記的顏色自動清空

8.3. 工程量表右鍵菜單新增“清除選中項目顏色"功能

9.噴淋優化

9.1. 噴淋識別效果優化

9.2. 噴淋模型中允許調整管道的標高

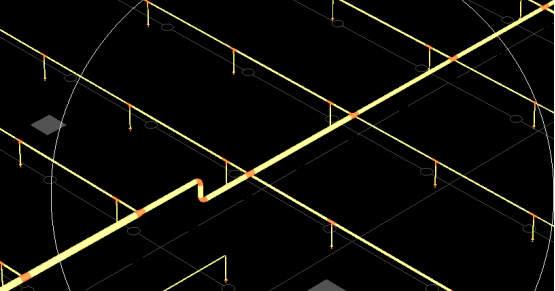

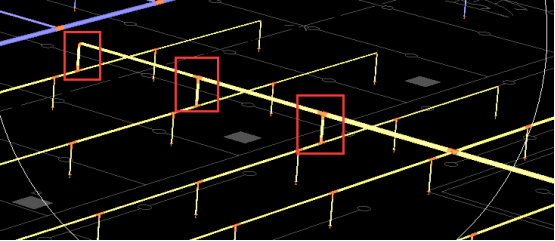

某一主管處開始區域性的降標高，如圖

 一端支管降標高，如圖：

 兩端支管降標高，主管上引出下立管至支管，如圖：

9.3. 噴淋模型中新增打斷功能，方便用戶快速調整模型

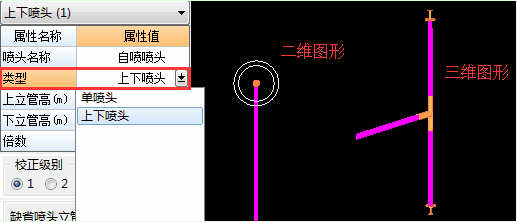

9.4. 噴淋模型中新增上下噴類型的噴頭，在類型屬性中選擇上下噴頭即可

9.5. 噴淋模型中“管徑-噴頭個數”參數表優化，軟件記錄該參數表上一次錄入的信息，同一工程中不用多次編輯參數表

10.通風優化

10.1. 通風模型中，允許修改通風管道的標高

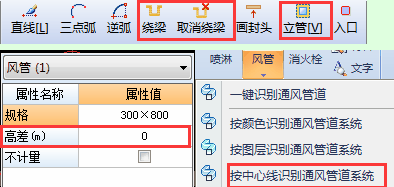

10.2. 通風模型中新增繞梁，立管布置等功能

10.3. 通風新增“按中心線識別通風管道系統”的識別方式（注：該種識別方式針對只存在規格標注以及風管中心線的圖紙）

11.橋架優化

11.1. 橋架識別效果優化，新增橋架一鍵識別，不用再去選取橋架邊線，同時保留以前的識別方式

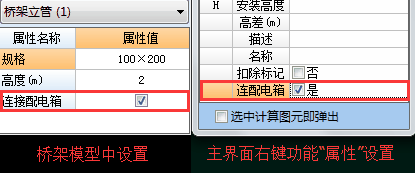

11.2. 豎向橋架新增“連接配電箱”屬性，設置方式見下圖

11.3. 優化橋架布線時，豎向橋架處是否自動生成立管的判定條件

12.電氣優化

12.1. 支持更多樣式的敷設方式

12.2. 電氣系統圖信息表中配電箱分類允許拖動，在序號列拖動配電箱即可

12.3. "識別電纜圖[表格式]" 新增 "備注"一欄

12.4. 優化電氣回路識別效果

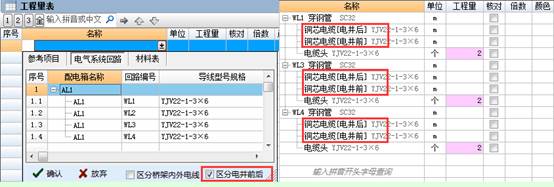

12.5. 支持電纜自動區分電井前后工程量

13.給排水優化

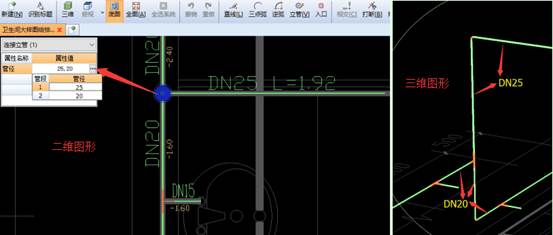

13.1. 給排水因為高差原因生成的立管允許修改其管徑規格
