安裝算量軟件通用問題整理，解答全在這！

一、圖紙?zhí)幚怼拘隆?/span>

1.怎么添加CAD圖紙出現“沒有可預覽圖片”？

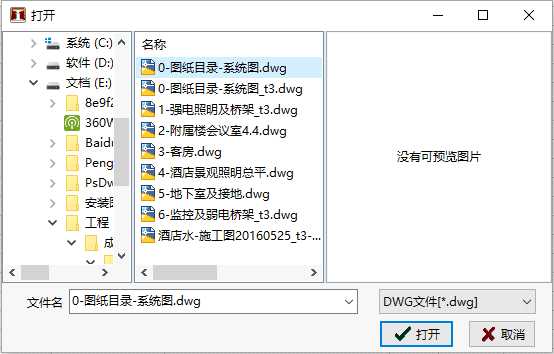

答：當我們添加CAD圖紙時，在打開對話框的右方預覽窗口中顯示的是“沒有可預覽的圖片”，如下圖：

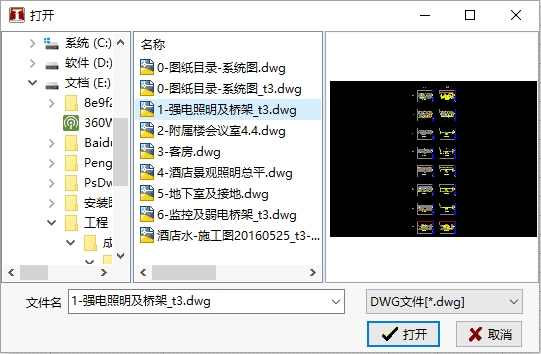

出現這種情況的時候不用擔心，這是因為之前沒有調入過該張圖紙，軟件還沒讀其圖紙信息，形成緩存數據，在該對話框中選中需要導入的圖紙后單擊打開即可，軟件開始調入圖紙。該圖紙調入完成后，軟件會自動對該圖紙所在文件夾內的其他圖紙分別進行后臺緩存，下次調入緩存好的圖紙時在預覽區就能看到其圖紙信息，后臺緩存好的圖紙調入的速度更快。緩存好后預覽圖如下：

2.關于調入圖紙報”未將對象引用設置到對象的實例”的說明

答：在調入圖紙的過程中報以上錯誤或其他錯誤的時候，首先確定軟件的版本，版本號為5.0.0.15的已經解決了上述問題。若版本號是5.0.0.15還是報這個提示的時候，建議將軟件卸載掉，在官網下載最新的安裝包重新進行安裝，因為通過在線升級的方式升級到了最新版，在升級的過程中殺毒軟件把某些文件阻止了，導致部分文件沒有升級成功。在重新安裝的過程中也要注意殺毒軟件攔截文件的提示，選擇的時候要通過該文件，不要被阻止了，或者直接將殺毒軟件退出，安裝完成后再啟動殺毒軟件。

注意：按照上述操作把軟件重新安裝了調入圖紙的時候還是有這些提示的話，請及時聯系我們的客服人員。

二、通用【新】

1.為什么添加CAD圖紙出現”沒有可預覽圖片”?

答：當我們添加CAD圖紙時，在打開對話框的右方預覽窗口中顯示的是“沒有可預覽的圖片”，如下圖：

出現這種情況的時候不用擔心，這是因為之前沒有調入過該張圖紙，軟件還沒讀其圖紙信息，形成緩存數據，在該對話框中選中需要導入的圖紙后單擊打開即可，軟件開始調入圖紙。該圖紙調入完成后，軟件會自動對該圖紙所在文件夾內的其他圖紙分別進行后臺緩存，下次調入緩存好的圖紙時在預覽區就能看到其圖紙信息，后臺緩存好的圖紙調入的速度更快。緩存好后預覽圖如下：

2.匯總表中怎么將管線的橫向工程量和豎向工程量區分開？

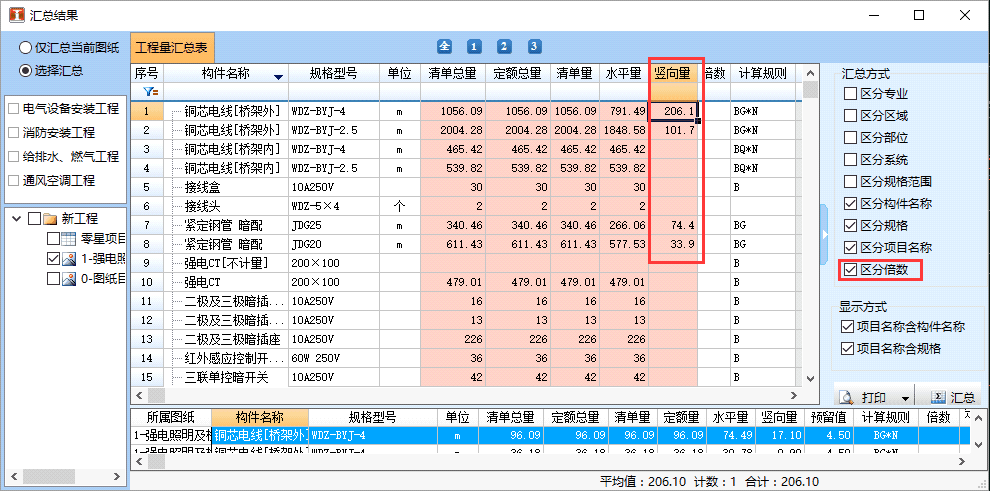

答：匯總表中是可以將管線的橫向工程量和豎向工程量區分開的，在匯總表中將匯總方式中的“區分倍數”選項勾選上即可。如下圖：

3.管道保溫工程量為什么計算不出來？

答：通風管道或其他專業管道的保溫除了選擇正確的計算規則之外，還需要設置管道的類別和保溫的厚度。

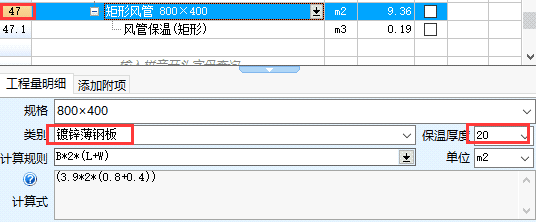

注意：設置其類別和保溫厚度是需要設置在主項上的。如圖：

4.BIM安裝算量軟件能在Win10的系統上使用嗎？

答：BIM安裝算量軟件在Windows XP、Vista、Win7、Win8、Win10都能使用。建議使用64位版本的操作系統，64位的系統能對大工程、大圖紙、大數據更好的支持，使用更加流暢。

5.三維建模識別才可以三維嗎？怎樣設置才可以三維？

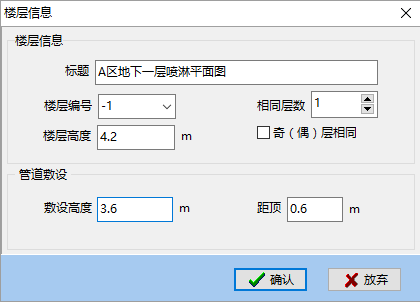

答：軟件中三維模型目前支持消防噴淋、消火栓、給排水、通風風管、橋架。三維模型需要一鍵識別的方式進入模型窗口，在模型窗口中對模型進行檢查、調整、修改、繪制等操作，最終形成三維模型。一鍵識別后進入模型窗口會彈出樓層信息對話框，在該對話框中設置當前樓層的標題、樓層編號、層高、管道敷設高度等信息，如圖：

注意：①相同樓層不同專業的，在各自模型中的樓層編號輸入相同的樓層編號，軟件自動將各樓層各自專業進行組合；

②樓層編號只輸入數字不能含有漢字，地下室在數字前面加“-”號；

③當有標準層的時候樓層編號中只輸入標準層的起始編號，如2~8層為標準層，樓層編號輸入2，相同層數輸入7；

④當有奇偶標準層的時候，樓層其實編號同樣只輸入標準層的起始編號，如3~9層偶數層，樓層編號輸入3，相同層數輸入4，同時將“奇(偶)層相同”選項勾選。

三維模型的查看：

①在模型窗口中的三維查看是對單層單專業的三維模型查看；

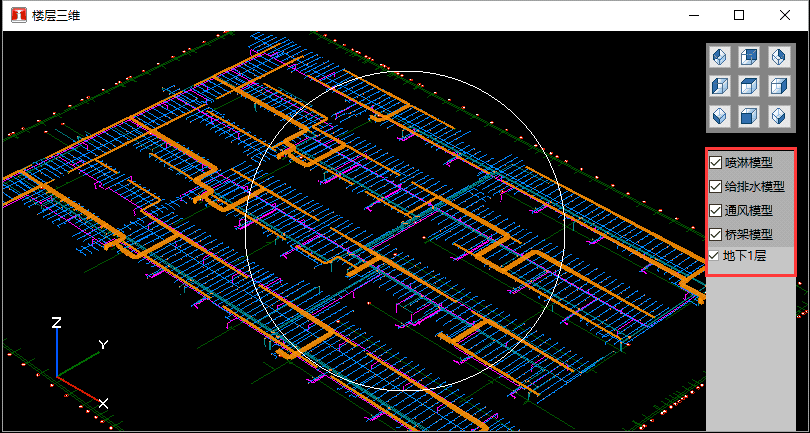

②通過主界面中三維視圖的查看可對多層、多專業進行查看，在右方可對查看的樓層、專業進行選擇。如下圖：

6.在匯總表中輸入報表的時候出現以下提示怎么辦？

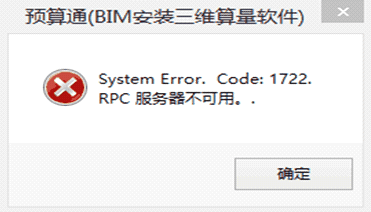

問題描述：工程量計算完成輸出報表的時候出現以下錯誤，如圖：

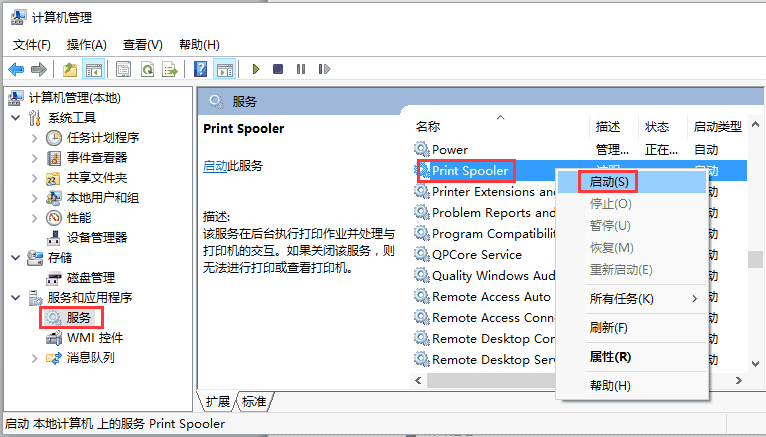

答：出現以下錯誤的解決方法如下：右鍵單擊“我的電腦”→選擇“管理”→在彈出的“計算機管理”對話框中選擇“服務和應用程序”下的“服務”→在右方的列表中往下拖動找到“Print Spooler”→右鍵單擊選擇“啟動”即可。如圖：

7.工程量表中同名稱同規格的項目建立了多個，是否可以合并？怎樣操作？

答：在工程量表中同名稱同規格的項目建立了多個的時候，是不影響匯總工程量的，在匯總表中同名稱同規格的工程量會自動匯總可以不處理。若需要將其在工程量表中進行合并也是可以的，操作如下：多選需要合并的項目(按下Ctrl可多選不連續的項，按下Shift鍵可選擇連續的多項)，選擇完成后右鍵單擊選擇“合并工程量”命令即可。

8.一鍵識別生成的標簽可以刪除嗎？

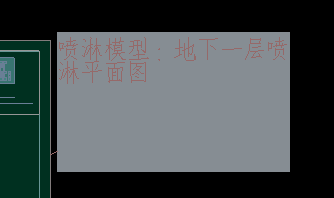

問題表現如圖：

答：軟件通過一鍵識別噴淋、消火栓、給排水、橋架、通風的時候，會在所選圖紙范圍的右上角形成一個模型標簽，該模型標簽是可以刪除的，刪除的操作方法如下：雙擊該標簽，雙擊后會進入模型窗口，在模型窗口中刪除即可。

建議：①若該標簽在不影響操作其他的時候建議不要刪除該標簽；

該標簽的作用：①通過一鍵識別后形成模型，生成該標簽，若刪除該標簽后模型也就刪除了，通過三維視圖也就看不到相應的三維模型；

②通過模型生成工程量后，若發現生成的工程量有誤，需要重新修改模型并生成工程量的話，可以將已經生成的工程量刪除，通過雙擊該標簽進入模型窗口，在模型窗口中將相應的模型修改正確后，重新生成工程量即可。

③通過該標簽還可以反查某些專業的計算依據如噴淋。當噴淋無標注管徑，是通過噴淋的輕危險級、中危險級或出相應的噴頭個數與管徑參數對照表出現的時候，每段管的規格都是由該段管所承載的噴頭個數確定的，在模型中每段管的大小以及所承載的噴頭個數都標注在模型中，雙方對量或檢查各段管規格的時候能輕松的查到相應的依據。

9.量已經計算完了，但是在調入圖紙的時候我沒在項目管理里面分開，每棟樓的量能分開嗎？

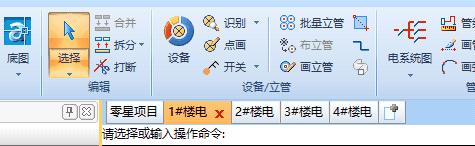

問題表現：一個工程有很多棟樓，在計算的時候沒在項目管理里面將各樓棟分開，計算完成后各棟樓的工程量需要區分，如下圖：

答：不同的圖紙標簽的工程量在出報表的時候是可以單獨出各自的工程量的。進入?yún)R總表后，再左方的匯總范圍中是可以選擇的。如圖：

問題表現：一個工程有很多棟樓，在計算的時候沒在項目管理里面將各樓棟分開，計算完成后各棟樓的工程量需要區分，如下圖：

答：不同的圖紙標簽的工程量在出報表的時候是可以單獨出各自的工程量的。進入?yún)R總表后，再左方的匯總范圍中是可以選擇的。如圖：

選項解釋：

僅匯總當前圖紙：該選項為僅匯總主界面中相應圖紙標簽內的工程量。

選擇匯總：選擇匯總可以通過下方的專業、圖紙標簽進行篩選匯總，或者說是制定匯總，專業若都不選軟件默認顯示全部專業的圖紙標簽，選擇相應專業后只顯示選擇相應專業的圖紙標簽。通過選擇匯總后可對單張圖紙工程量進行匯總也可對多張圖紙進行匯總。

10.在導報表的時候提示沒有注冊ExcelIO的提示怎么辦？

問題描述：在到報表的時候提示沒有注冊ExcelIO導致導不出報表，提示如下圖：

答：出現該提示后，找到該文件注冊即可。操作步驟如下：

方法一：

①明確該文件的位置：不同位數的操作系統該文件所存放的位置不一致，32位操作系統該文件的位置為：C:\Program Files (x86)\CommonFiles\PengeSoft，64位操作系統該文件的位置為：C:\ProgramFiles\Common Files\PengeSoft；

②文件名的表現形式：不同位數的操作系統該文件的文件名也是不一樣的，32位操作系統該文件的文件名為ExcelIO.dll,64位操作系統該文件的文件名為ExcelIO64.dll；

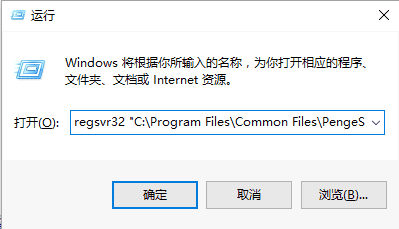

③通過以上兩個步驟找到了相應的文件了，現在注冊該文件，打開運行對話框(開始→運行，也可直接按快捷鍵Windows鍵+R)，在運行對話框中輸入命令regsvr32，然后將找到的這個文件直接拖入打開命令行內，單擊確定即可，如圖：

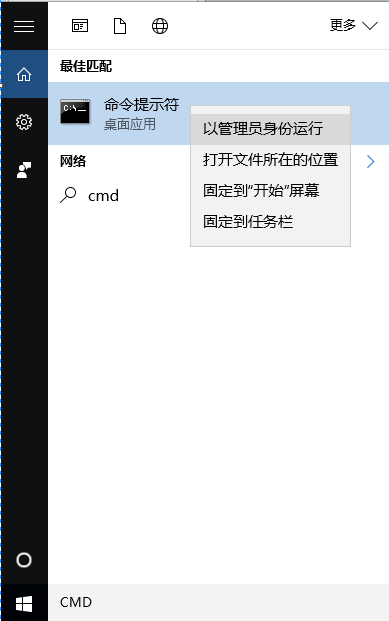

方法二：通過方法一有可能提示注冊不成功，那么按下列方法進行操作。打開開始菜單→在搜索程序或文件輸入框中輸入CMD,在搜索結果列表中會有命令提示圖選項，右鍵單擊該選項選擇“以管理員身份運行”命令，如圖：

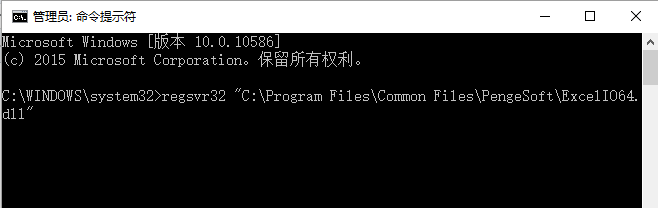

彈出命令提示符對話框，將先前找到的文件路徑復制下來，然后在該對話框中輸入命令regsvr32，然后輸入一個空格，右鍵單擊將先前復制的路徑粘貼，在添加“\ExcelIO64.dll”,后面添加的內容實際為該文件的文件名，注意路徑和文件名稱部分用英文狀態下的引號(“”)包起來。根據相應操作系統的位數不同文件名也不同，前面已經說明，詳細情況方法一中的說明，輸入完成后如下圖：

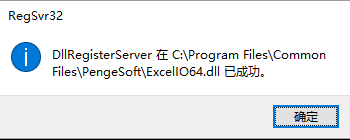

輸入完成后敲回車，系統開始對該文件進行注冊，注冊完成會彈出注冊成功的提示，如下圖：

通過上述方法將ExcelIO.dll文件注冊完成后，導報表就不在有報錯提示了。

注意：①32位和64位操作系統該文件存放的位置和文件名有所不同；

②通過方法二進行該文件注冊的時候，路徑和文件名要用英文狀態下的引號括起來；

11.關于多個工程合并和單個工程拆分的說明

答：在建工程的時候有一下兩種情況。第一，每個專業分別新建工程，做完后想把所有的專業合并到一個工程中；第二，做得時候?qū)⒍鄠€專業做在了一起，做完后想把每個專業的工程拆分出來。

以上兩種情況實際上通過在匯總表中選中匯總的專業和匯總的圖紙范圍可以解決各專業，甚至各樓棟(多個樓棟做在一起了)的工程量單獨出量都是可以的。如果還是想通過工程拆分和合并的方式解決的話操作步驟如下：

第一種情況：多專業分別新建工程，最終需要合并多工程。

解決方法：通過項目管理中的“合并外部工程”實現，操作步驟如下：

①任意選擇一個專業的工程將其打開作為最終合并后的目標工程；

②在項目管理中右鍵單擊選擇“合并外部工程”命令，如圖：

③在彈出的對話框中選擇需要合并在一起的工程，單擊確定即可完成工程的合并。

第二種情況：多個專業做在一個工程文件中，按專業將其拆分出來。

解決方法：多備份幾個工程出來，各自打開刪除其他專業的圖紙，操作步驟如下：

①將工程先復制幾個出來，有幾個專業或者說需要拆分成幾個專業就備份幾個工程出來；

②分別打開各自工程，通過刪除項目管理里面其他專業或圖紙標簽，只保留當前專業的圖紙即可；

建議：①工程已經做完了，通過匯總表中的專業和圖紙的篩選能達到出報表的目的盡可能的不對工程進行拆分；

②多個專業或多個樓棟做在一個工程里面的時候，拆分工程量的時候盡可能的多備份一個工程出來，以免后期需要出總報表的時候有對工程進行合并；

注意：①無論是多個專業還是多個樓棟進行工程的合并操作方法都是一樣的。

12.關于CAD云服務轉圖紙沒反應的說明

答：①圖紙本身若有錯誤會有“圖紙錯誤”的提示，這個需要用CAD進行對圖紙的修復，若修復都不能完成就只有找設計院了；

②圖紙?zhí)砑雍笕舫霈F(xiàn)“排隊處理中”，表示圖紙上傳完畢，當前服務器處理任務過多，需要排隊處理，處理完畢后自行下載到原圖紙的目中，與原文件從名稱上多“_T3”進行區分；

③通過服務器轉t3后，發現圖紙顯示不的情況，CAD云服務的服務范圍為將圖紙轉換為天正三格式。若該圖紙有外部參照，需要在CAD中進行對外部參照的圖紙進行綁定后，在進行轉換。外部參照的處理詳見相關說明；

④圖紙有錯或其他原因清除列表文件，操作步驟如下：在任務欄中右鍵單擊“CAD云服務”圖標，選擇退出，如圖：

→右鍵單擊桌面上的“CAD云服務”圖標，選擇屬性→在彈出的對話框中選擇左下角的“打開文件所在位置”命令→這個時候打開了該文件放的位置，打開Sys文件夾，將文件夾內的ActiveFile.db文件刪除即可，重新運行CAD云服務后你回發現列表清除完畢；

13.劃分分區，怎樣繪制出多邊形的分區？

答：劃分分區的默認劃分方式為矩形分區，單擊矩形的對角線的兩點即可。需要繪制多邊形分區的話第一個點點了之后按下Ctrl鍵不放選擇第二個點(第二個點選擇完成后可松開Ctrl鍵)，依次選擇其他的點，最后一個點選擇完成后右鍵結束即可，軟件會將第一個點和最后一個點自動相連。

注意：①圖紙調入軟件后，軟件會根據圖紙的邊框線自動對圖紙進行分區，若需要對已經有分區的圖紙進行重新劃分分區的話，需要先將已有的分區刪除后才能重新劃分分區，否則會提示分區重復；

②劃分分區的時候分區與分區之間不能重復，特別是按照戶型進行分區的時候，戶型與戶型之間相隔比較近，有些還是公共的墻，再劃分各自戶型分區的時候選擇各自精確的點，否則會提示分區重復。

14.關于計算過后的圖元顯示和隱藏范圍的說明

答：工程中設備和管線都計算完成后，可以只顯示鼠標定位的當前項，也可根據自己建立的層次結構進行顯示。它們的操作分別如下：

①只顯示當前項：鼠標定位到只需要顯示的項目，然后單擊過濾顯示命令(快捷鍵為F4),這個時候顯示的就只有當前這個項的圖元，其他項的圖元自動隱藏，過濾顯示按鈕如圖：

②結合層次結構顯示相應的圖元數據：鼠標定位到需要的結構層次上，同樣單擊過濾顯示命令按鈕，這個時候就只顯示的該層次下的圖元項，其他非當前層次的就自動隱藏。

注意：顯示當前項和顯示當前層次下的數據圖元操作方式都是一樣的，只是顯示的范圍不一樣而已，當前項只顯示的當前一項的圖元，而層次上結合過濾顯示功能是顯示的該層次下的所有數據圖元。

15.一個戶型內的工程量怎樣復制到其他樓棟里面去？

問題描述：1#樓里面有A戶型，工程量已經計算完成，2#樓里面同樣有A戶型，怎樣把1#樓里已經計算完成的A戶型的圖元數據復制到2#樓中去。

答：通過帶基點復制計算圖元解決上述問題，具體操作如下：

①選擇需要復制的圖元：在選擇狀態下，框選需要復制的圖元，當復制的區域通過矩形框選的方式不能一次性的選擇完成的時候，可以通過多次選擇，在多次選擇的時候按下Ctrl鍵不放，否則先前選擇的被取消掉了(若該戶型內的所有數據是通過層次進行管理的話，可以定位到層次上配合過濾顯示功能，只顯示該戶型的數據，方便選擇)；

②帶基點復制：選擇完成后在圖形區右鍵單擊選擇“基點復制”復制命令，根據提示選擇一個基點（記住選擇的這個基點，后面粘貼的時候要選擇同樣的點）；

③粘貼：帶基點復制完成后，切換到目標工程，在圖形區右鍵單擊選擇“粘貼”，根據提示選擇插入點，選擇的插入點要和先前復制時選擇的基點相同，否則粘貼完成后會發現和圖紙不完全重合；

16.調入圖紙的時候選擇的專業選錯了，能否修改？

答：可以修改。修改的方法如下：在圖形區右鍵單擊選擇“底圖屬性”命令，在彈出的“底圖屬性編輯”對話框中所屬專業下拉按鈕中選擇正確的專業后單擊確定即可

17.識別文字（快捷鍵F8）后怎么用？

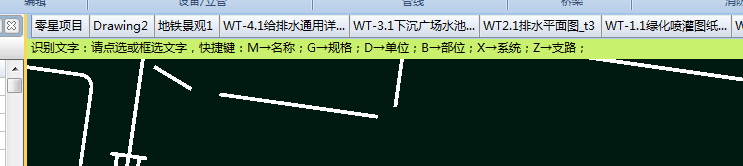

答：使用識別文字將文字提取后可以用快捷鍵將所提的位置快速粘貼到相應的屬性項里面。如圖：

使用快捷鍵會自動將所提取的文字放到相應的屬性欄中去，如：

M：將所提文字放到名稱欄中；

G：將所提文字放到規格欄中；

D：將所提文字放到單位欄中；

B：將所提文字放到部位欄中；

X：將所提文字放到系統欄中；

Z：將所提文字放到之路欄中；

注意：①按相應的快捷鍵需要在英文狀態下按才起作用；

②該功能是以前無結構層次的時候發布的，現在有了結構層次管理數據后，建議區域、部位、系統都通過結構層次進行管理，工程量項目不必通過該項功能對相應的屬性進行設置；

（未完，待續...）
