來源:成都鵬業軟件 發布日期:2021-02-05 瀏覽量:7899
1.一鍵識別設備 僅識別一張圖紙?jiān)O(shè)備
操作步驟(方法一):①點底圖按鈕、進入底圖狀態;
②框選不鼠標圖紙;按DELETE鍵隱藏(這時會把選中圖紙隱藏)
③在點一鍵識別設備功能
操作步驟(方法二):①按住CTRL鍵;雙擊不需要識別的圖紙區域

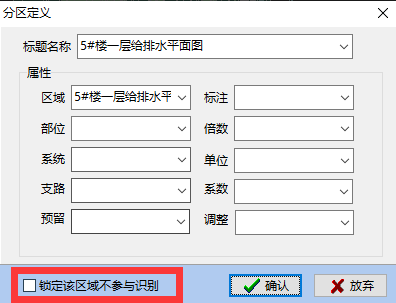

②把鎖定該區域不參與識別打上勾
③在點一鍵識別設備功能
2.怎么劃分異形分區
操作步驟:①點分區功能—清除全部分區(刪除分區);分區不允許重貼所以必須要先刪除當前圖紙分區。

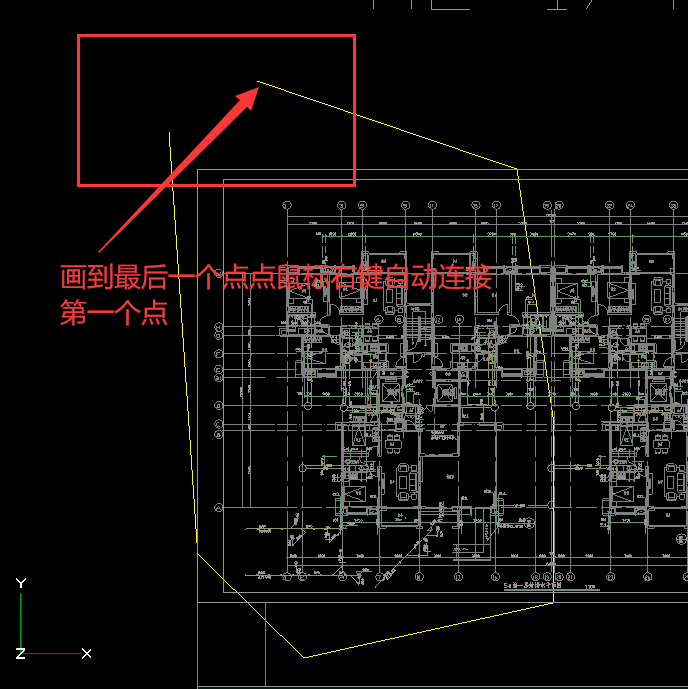

②劃分圖紙分區;直接畫是矩形分區;按住CTRL鍵畫可以畫多邊形(注意三點確定一個面、最后一個點可以不用去和第一個連接、直接點鼠標右鍵會自動連接)
3.為什么綜合布線和火災報警按鈕灰色不可用
操作步驟:
①首先檢查圖紙所屬專業是否選擇的電氣專業
⑴圖紙名稱上鼠標右鍵—底圖屬性
⑵選擇電氣設備安裝工程

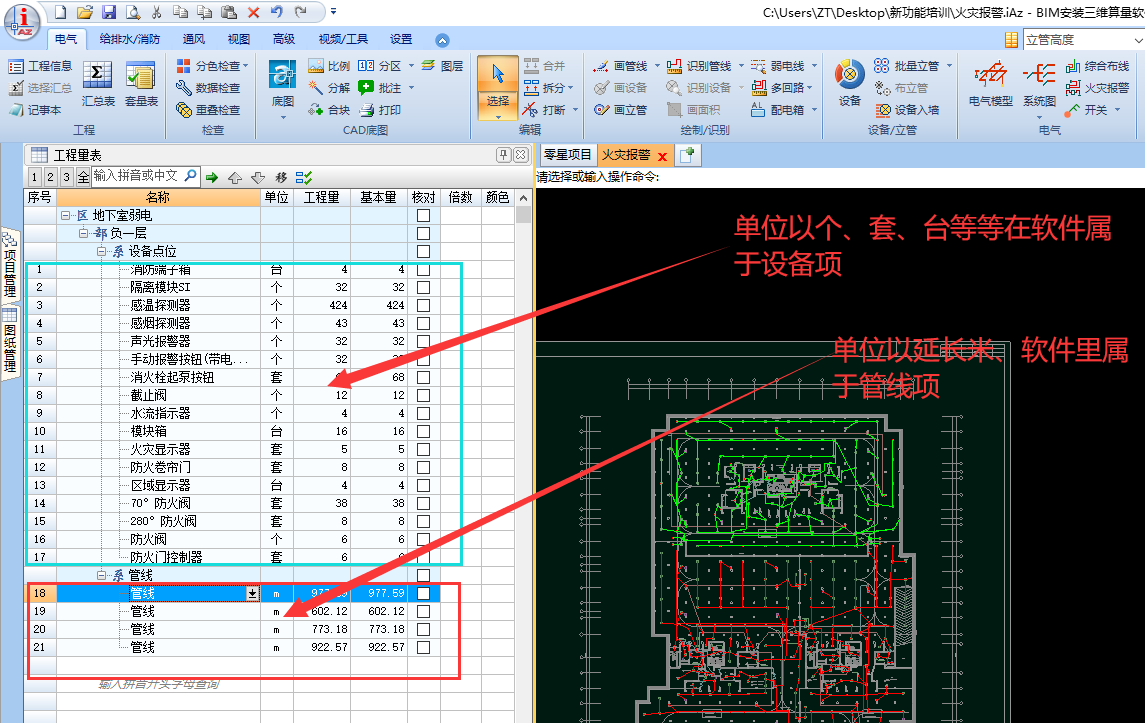

②工程量表上當前項選中必須是管線項
4.怎么刪除圖上選中的全部數據
操作步驟:
①圖上去框選需要?jiǎng)h除的計算圖元

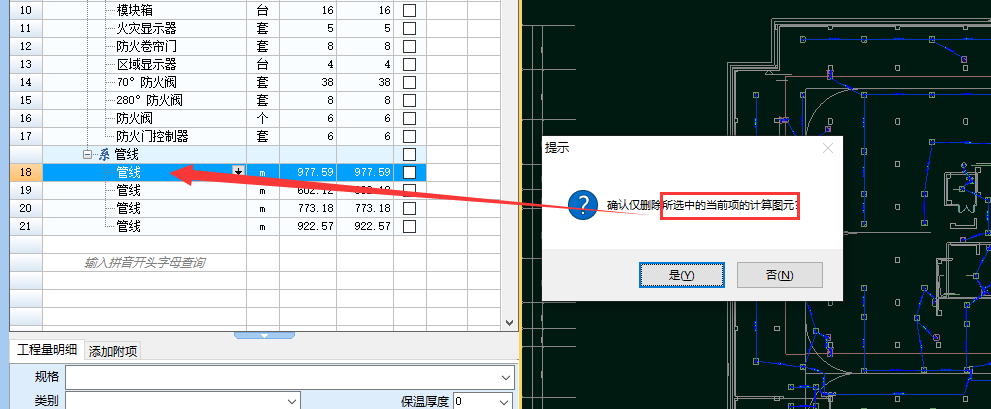

②按DELETE鍵僅刪除當前項數據(鼠標右鍵—?jiǎng)h除選中圖元;只會刪除當前18項計算圖元)
③鼠標右鍵—?jiǎng)h除所有選中計算圖元(把所有選中成深藍色的計算圖元全部刪除、保留工程量表上數據項)
5.怎么快速統計閥門并且區分閥門規格

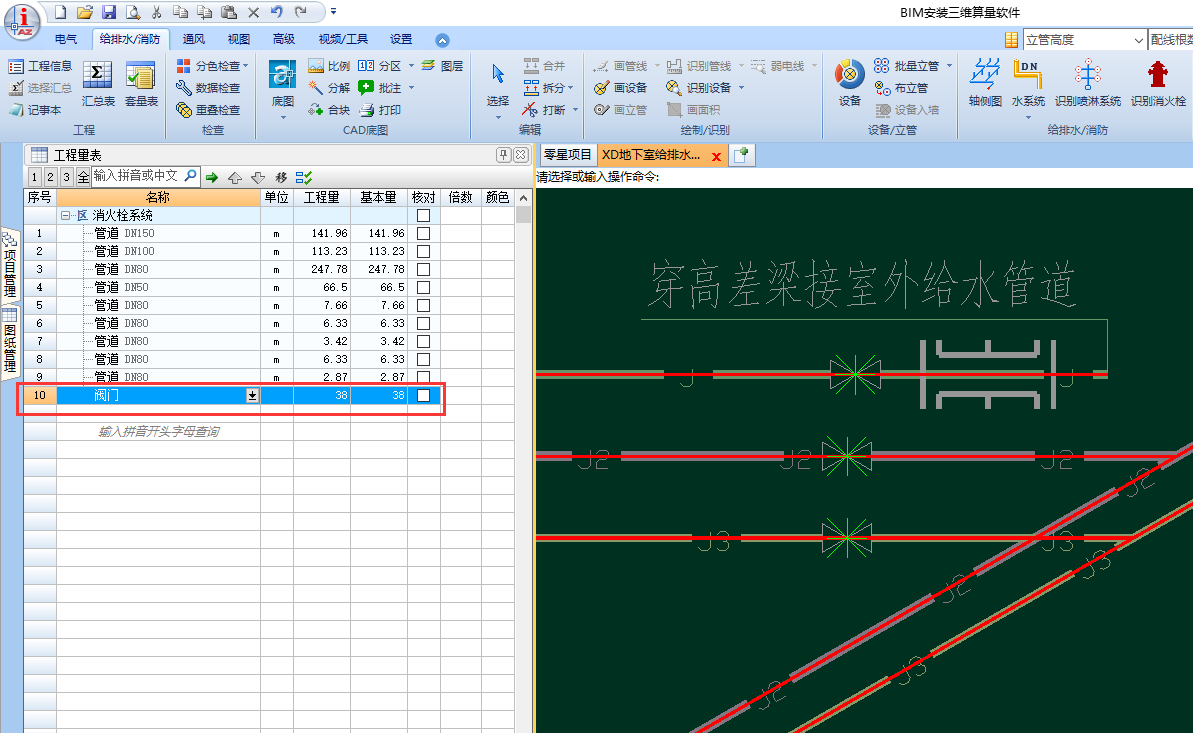

操作步驟:①首先把閥門識別在一項(連接閥門的管道也區分規格)

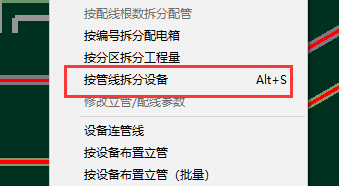

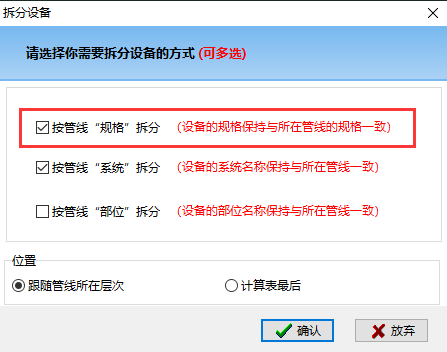

②鼠標右鍵按管線拆分設備
③按管線規格拆分點確定即可

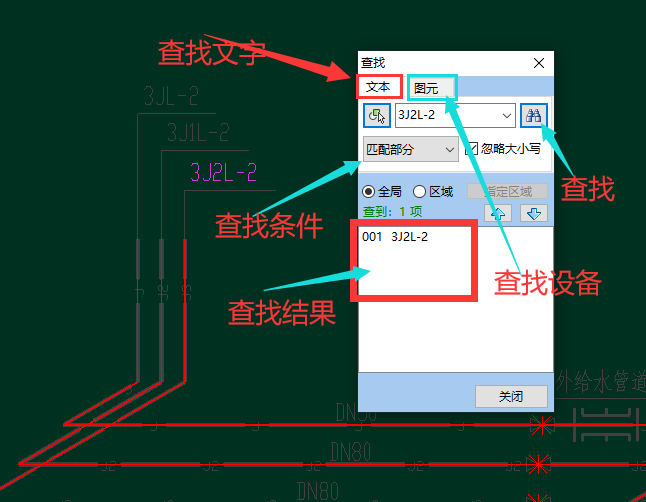

6.怎么快速定位文字(設備)位置
操作步驟:①按CTRL+F 打開查找功能
②建議首先把底圖顏色放到最暗在給定條件查找
7.點擊工程量表上的項;圖形區域不亂跳
操作步驟:把圖形區域下面鎖點亮

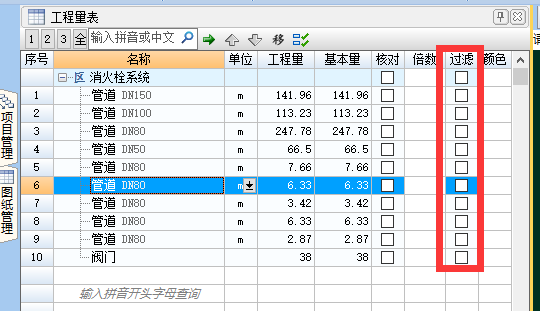

8.怎么只顯示當前一項、或者幾項計算圖元
操作步驟:
①按F4或者圖形區域下方過濾顯示按鈕
②這時工程量表上會出現過濾顯示列
③需要顯示那項在過濾那一列打上勾

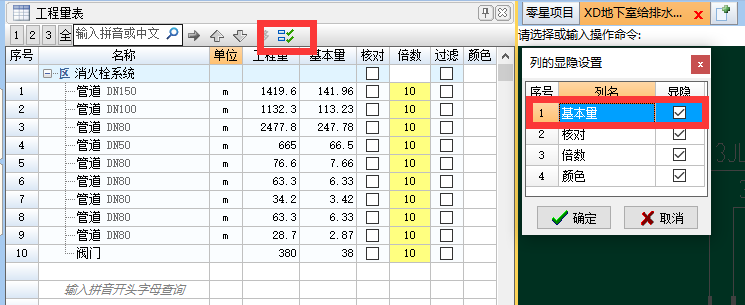

9.工程量表上工程量那一列是最終工程量、怎么查看乘倍數之前的數據
操作步驟:點擊設置列把基本量打上勾(基本量就是沒有乘倍數之前的數據)

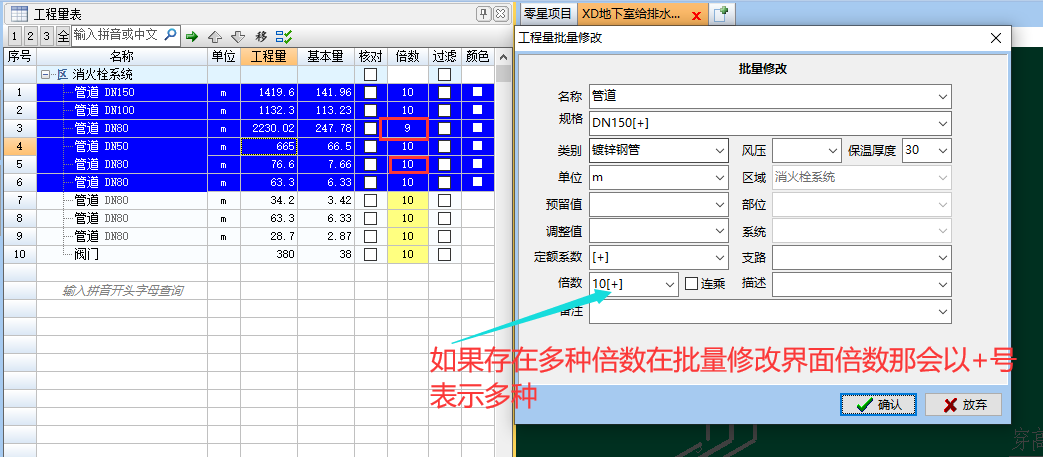

10.工程量表上怎么批量乘倍數

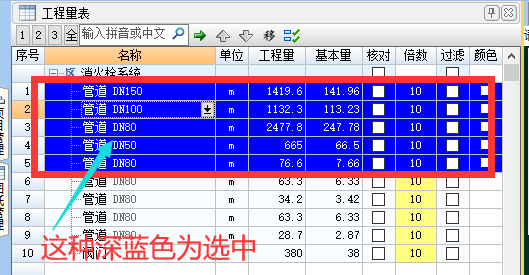

操作步驟:①按住CTRL鍵(SHIFTT鍵)去選中需要乘倍數的項
②鼠標右鍵—批量修改工程量(可以按住CTRL鍵點選區部系會把整個區部系下面的數據一次全部選中)
