來源:成都鵬業軟件 發布日期:2021-06-02 瀏覽量:7249

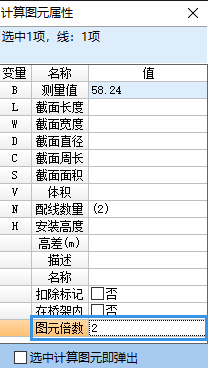

1.設備管線某段單獨乘以倍數
處理方法:
①圖上選中
②F2屬性(鼠標右鍵-屬性)
③圖元倍數

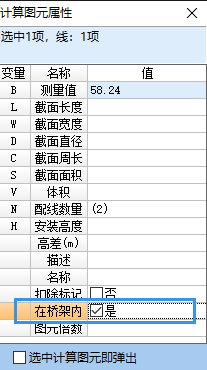

2.管線屬性設置(橋架內外)
處理辦法:
①選中需區分管線
②F2屬性(鼠標右鍵-屬性)
③‘在橋架內’屬性打上勾
注意:管的計算規則必須是BG橋架外線長
3.畫管線技巧
①畫管線功能
②根據提示按下SHIFT鍵開啟畫定長功能
③輸入管線長度;在圖上畫即可

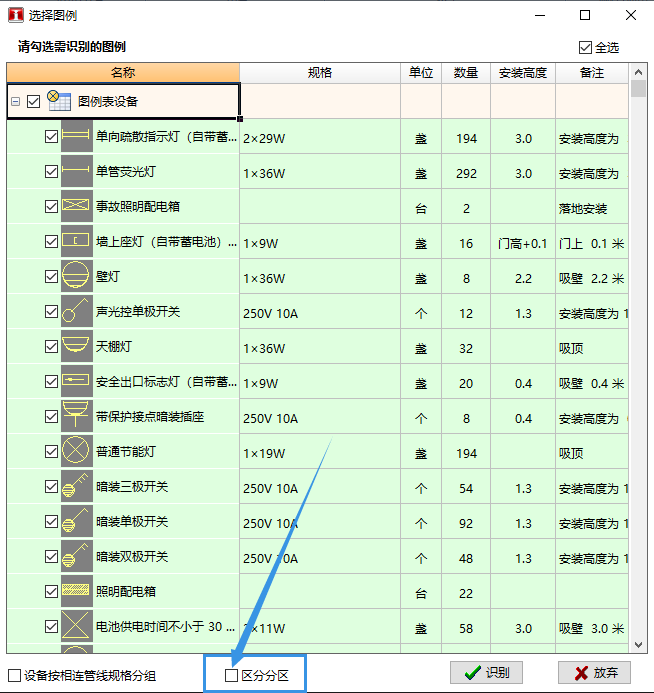

4.一鍵識別設備不按圖紙出量
處理辦法:
①啟動一鍵識別設備功能
②把區分分區勾去掉
5.單回路識別技巧
①單回路識別按鈕
②按shift鍵識別單線
③按ctrl鍵可以手動畫線
