1.比例確定
處理方法:

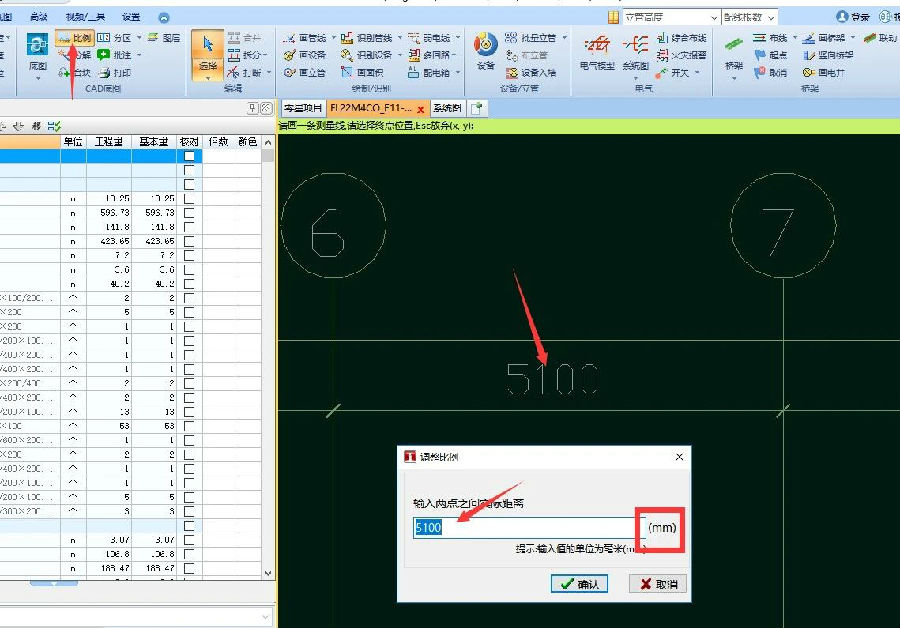

找到圖紙標注,用比例按鈕測量圖指標注,輸入實際距離即可
2.圖紙有變更怎么快速替換
處理辦法:

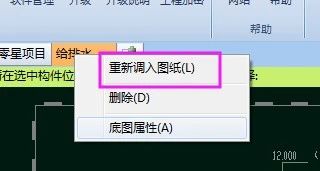

①在圖紙標簽右鍵選擇重新調入底圖按鈕如下圖
②選擇需要替換的圖紙
注意:(1)重新調入底圖不會影響已經算好的工程量;
(2)如果重新導入的圖紙與計算圖元不重合,那么需要移動計算圖元或者移動底圖圖元。
3.圖紙有傾斜角度怎么處理
處理辦法:
①點底圖按鈕、進入底圖狀態;
②圖形區域鼠標右鍵、傾斜校正;
③根據提示選擇一條斜邊;
4.畫線捕捉點偏移
處理辦法:
①底圖按鈕,進入底圖狀態;

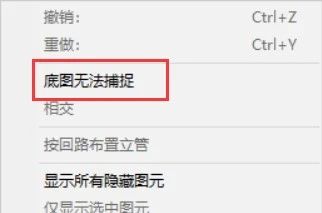

②鼠標右鍵,底圖無法捕捉;
③根據提示框選圖紙范圍;
5.底圖復制粘貼
處理方法:
①底圖按鈕,進入底圖狀態;
②圖形區域選中需要復制的圖紙成深藍色;

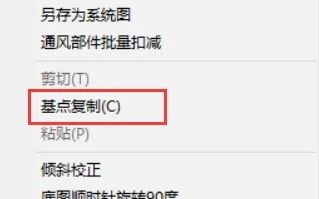

③鼠標右鍵基點復制;
④根據提示選擇一個插入點;
⑤回到需要復制的圖紙上;點底圖按鈕、鼠標右鍵粘貼;
